АВТОМАТИЗИРОВАННАЯ СИСТЕМА ДИСПЕТЧЕРСКОГО УПРАВЛЕНИЯ

• Автоматический сбор и представление информации от телемеханических устройств в режиме реального времени
• Автоматический анализ поступления и выдача диспетчеру сигналов аварийной и предупредительной сигнализации
• Простой, быстрый, удобный графический интерфейс пользователя
• Представление оперативной информации на дисплеях АРМ диспетчера в форме мнемосхем, таблиц, графиков
• Выдача индивидуальных и групповых команд телеуправления
• Ведение сменного журнала и архивов телемеханической информации
• Настраиваемые пользователем отчеты
• Ведение схем коммутации подстанций
• Вычисление дорассчитываемых параметров по заданным формулам
• Возможность ручного ввода параметров
• Автоматический контроль состояния оборудования АСДУ, работоспособности каналов связи, достоверности
• принимаемой информации, представление результатов контроля на дисплее АРМ диспетчера и телемеханика, сохранение в системном журнале
• САПР разработки и модернизации системы

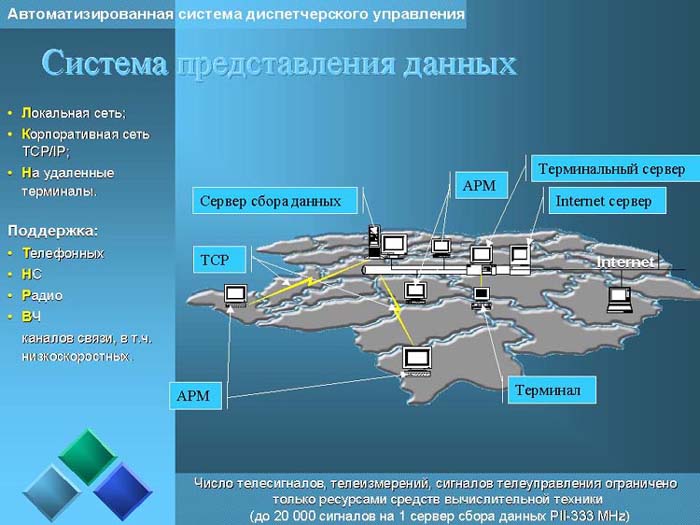

Система представления данных: локальная сеть, корпоративная сеть TCP/IP, на удаленные терминалы. Поддержка: телефонных, НС, Радио, ВЧ, каналов связи, в т.ч.низкоскоростных. Число телесигналов, телеизмерений, сигналов телеуправления ограничено только ресурсами средств вычислительной техники (до 20 000 сигналов на 1 сервер сбора данных PII-333 MHz).

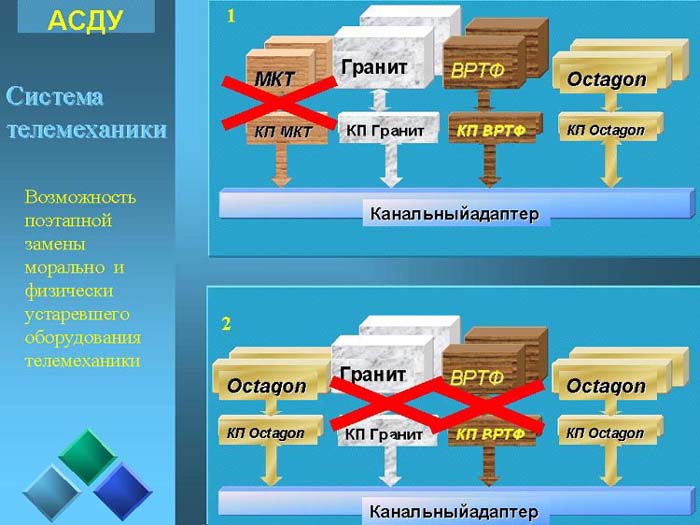

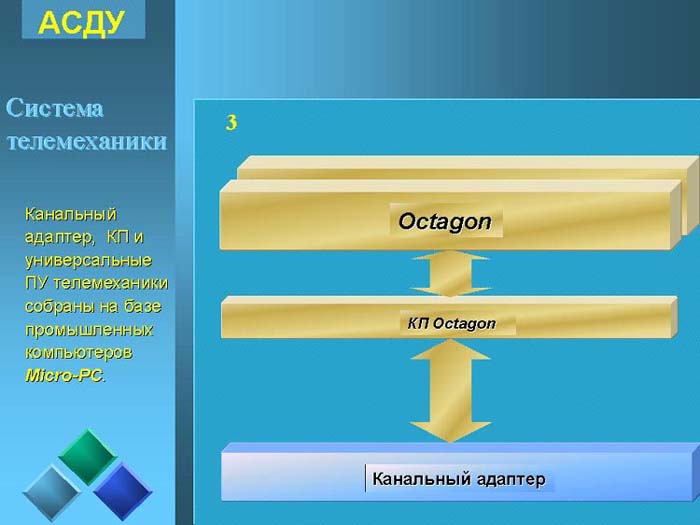

Возможность поэтапной замены морально и физически устаревшего оборудования телемеханики. Канальный адаптер, КП и универсальные ПУ телемеханики собраны на базе промышленных компьютеров Micro-PC.

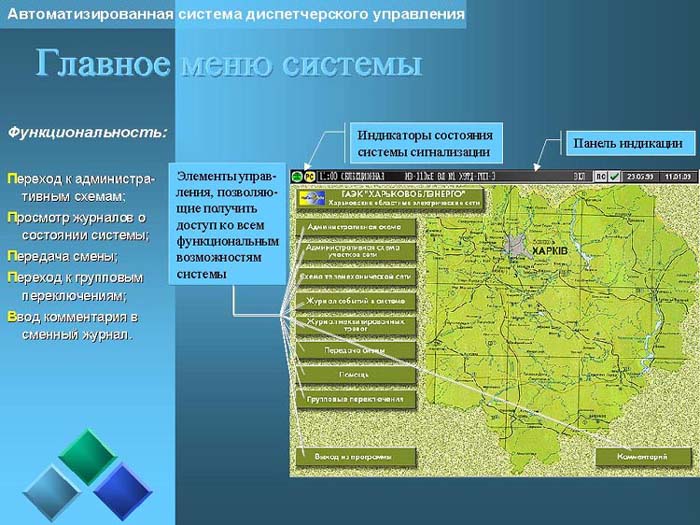

Главное меню системы.
Функциональность: переход к административным схемам, просмотр журналов о состоянии системы, передача смены, переход к групповым переключениям, ввод комментария в сменный журнал.

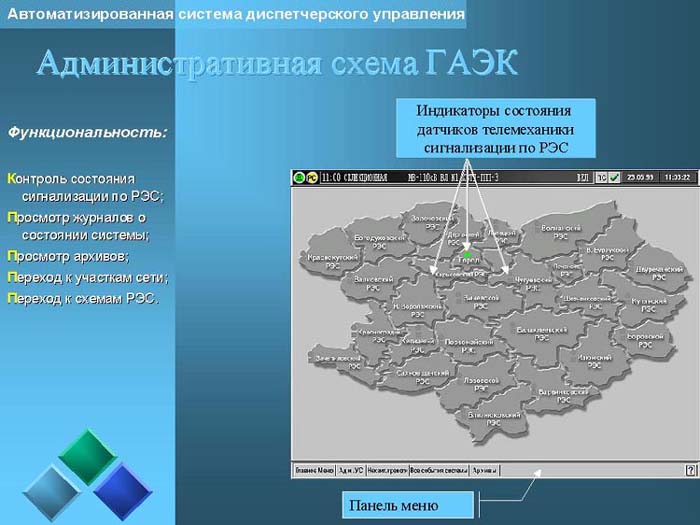

Административная схема ГАЭК.
Функциональность: контроль состояния сигнализации по РЭС, просмотр журналов о состоянии системы, просмотр архивов, переход к участкам сети, переход к схемам РЭС.

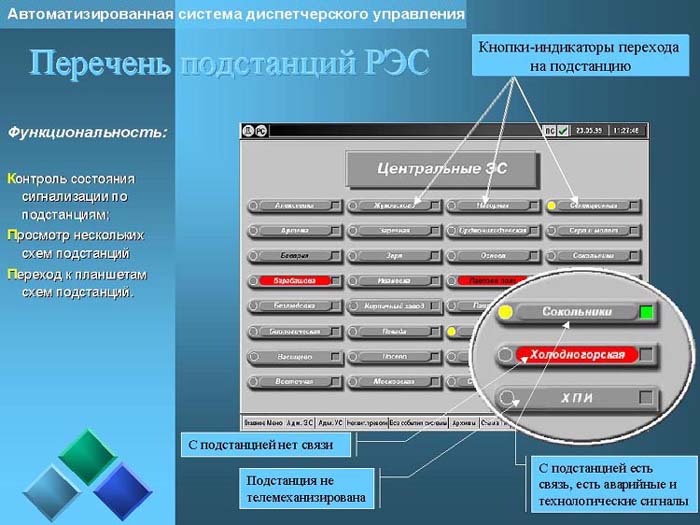

Перечень подстанций РЭС.
Функциональность: контроль состояния сигнализации по подстанциям, просмотр нескольких схем подстанций, переход к планшетам схем подстанций.

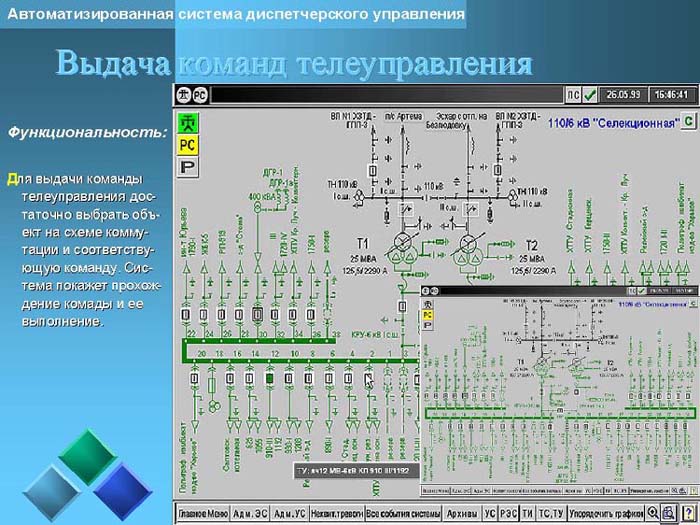

Выдача команд телеуправления. Функциональность: Для выдачи команды телеуправления достаточно выбрать объект на схеме коммутации и соответствующую команду. Система покажет прохож-дение комады и ее выполнение.

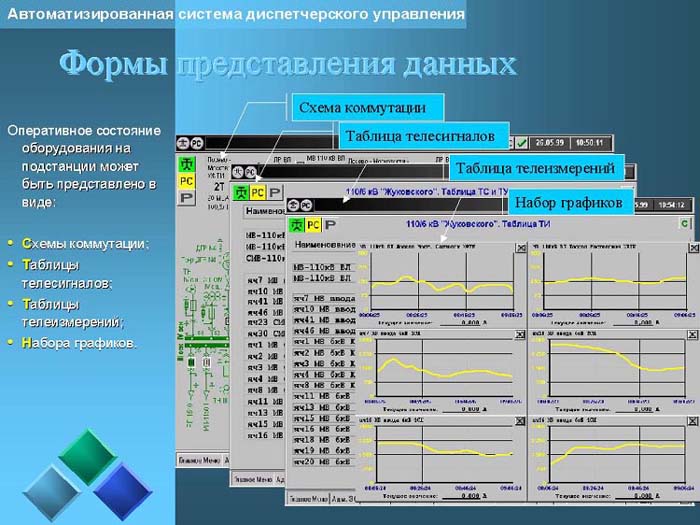

Формы представления данных.
Функциональность: Оперативное состояние оборудования на подстанции может быть представлено в виде: схемы коммутации; таблицы телесигналов; таблицы телеизмерений; набора графиков.

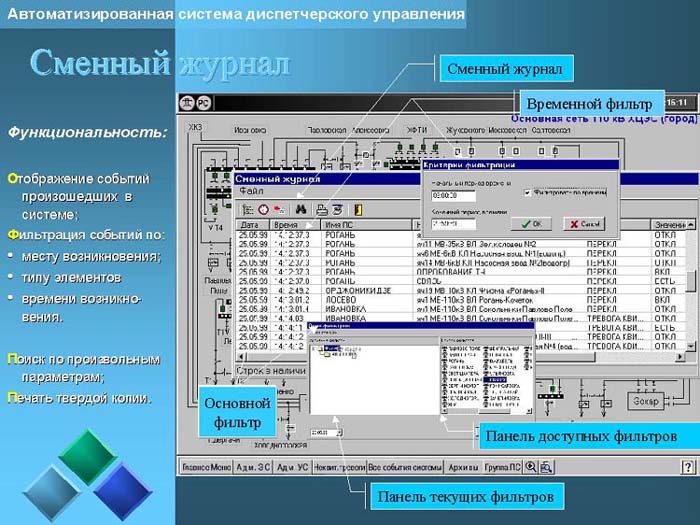

Сменный журнал.
Функциональность: отображение событий произошедших в системе (фильтрация событий) по месту возникновения и типу элементов времени возникновения. Поиск по произвольным параметрам. Печать твердой копии.

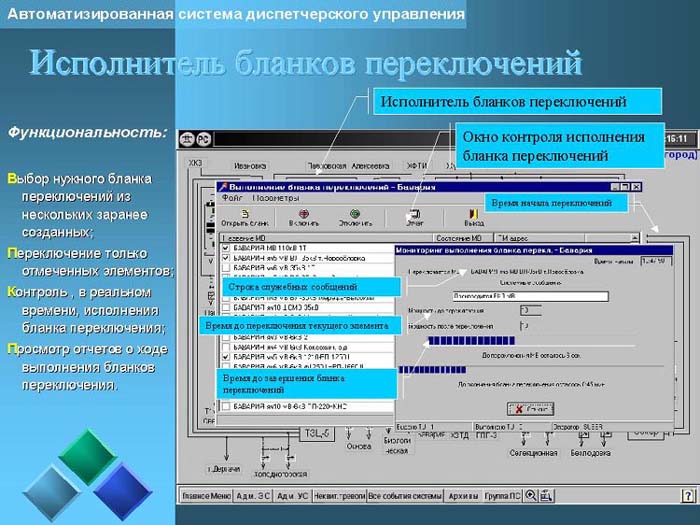

Исполнитель бланков переключений.
Функциональность: выбор нужного бланка переключений из нескольких заранее созданных, переключение только отмеченных элементов. Контроль , в реальном времени, исполнения бланка переключения. Просмотр отчетов о ходе выполнения бланков переключения.

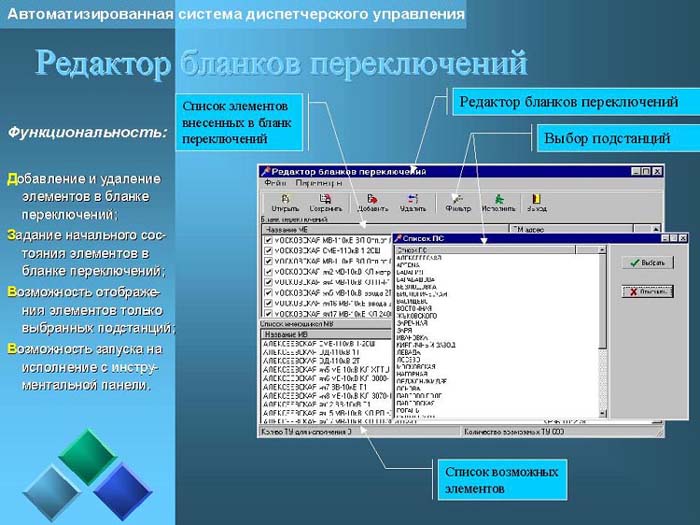

Редактор бланков переключений.
Функциональность: Добавление и удаление элементов в бланке переключений; Задание начального состояния элементов в бланке переключений; Возможность отображения элементов только выбранных подстанций; Возможность запуска на исполнение с инструментальной панели.

Аппаратные средства - Octagon Systems.
