АВТОМАТИЗИРОВАННАЯ СИСТЕМА ДИСПЕТЧЕРСКОГО УПРАВЛЕНИЯ ТЕПЛОВЫМИ СЕТЯМИ

Полнота, достоверность и своевременность получения технологической информации - залог эффективной и безопасной эксплуатации систем теплоснабжения.

Основные принципы построения системы.

Функции системы

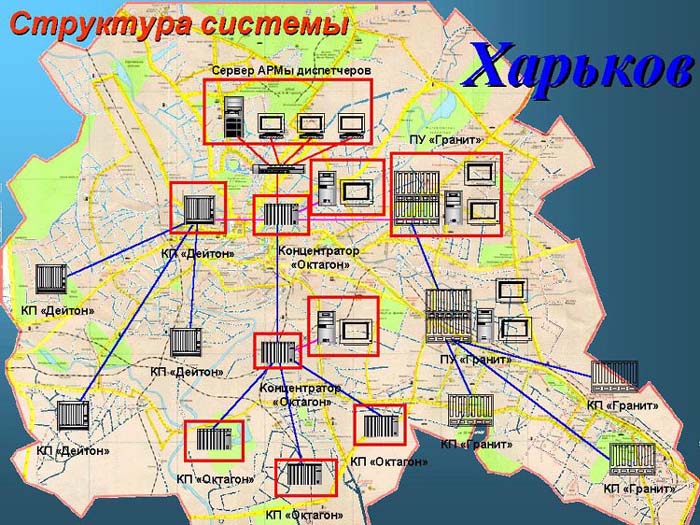

Структура системы

АСДУТС - иерархическая система с распределенной обработкой информации.
На нижнем уровне - в магистральных камерах, насосных станциях, котельных и ТЭЦ устанавливаются контроллеры сбора данных и управления.
На среднем уровне - в районных диспетчерских пунктах (РДП), устанавливаются концентраторы РДП. Управление системой осуществляется с операторской рабочей станции диспетчера.
На верхнем уровне - в центральном диспетчерском пункте (ЦДП), устанавливается концентраторы ЦДП, осуществляющий сбор информации с концентраторов РДП.
Управление системой осуществляется с АРМ диспетчеров.
В настоящее время концентратор ЦДП поддерживает протоколы обмена с концентраторами собственной разработки, с ПУ "Гранит" и КП "Дейтон". Контроллеры сбора данных и управления, концентраторы РДП и ЦДП построенные на базе промышленных компьютеров производства Octagon Systems.

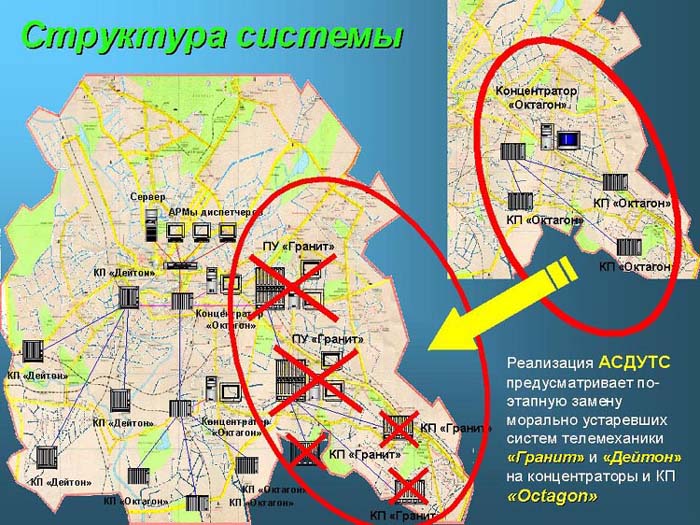

s1ts1.jpg Возможность поэтапной замены морально и физически устаревшего оборудования телемеханики. Реализация АСДУТС предусматривает по-этапную замену морально устаревших систем телемеханики "Гранит" и "Дейтон" на концентраторы и КП "Octagon". Канальный адаптер, КП и универсальные ПУ телемеханики собраны на базе промышленных компьютеров Micro-PC.

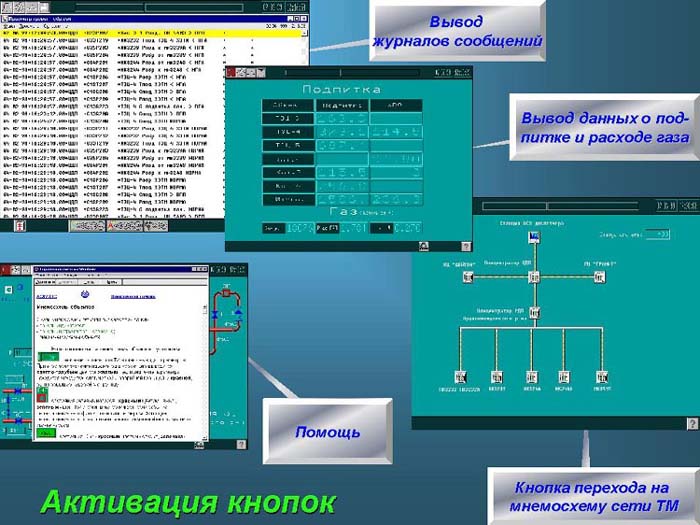

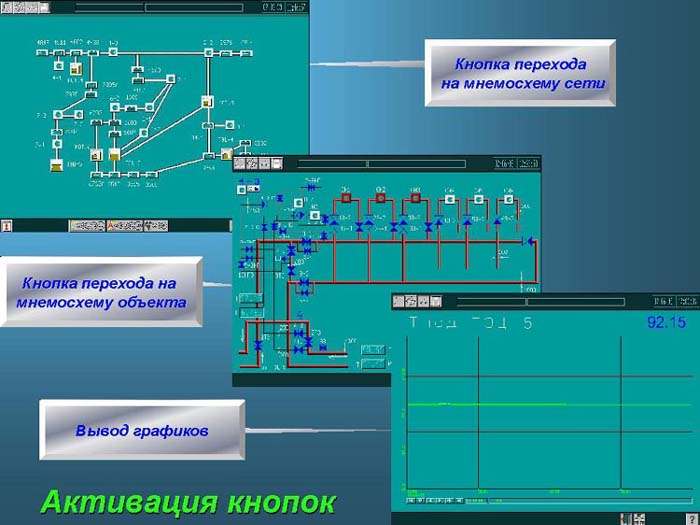

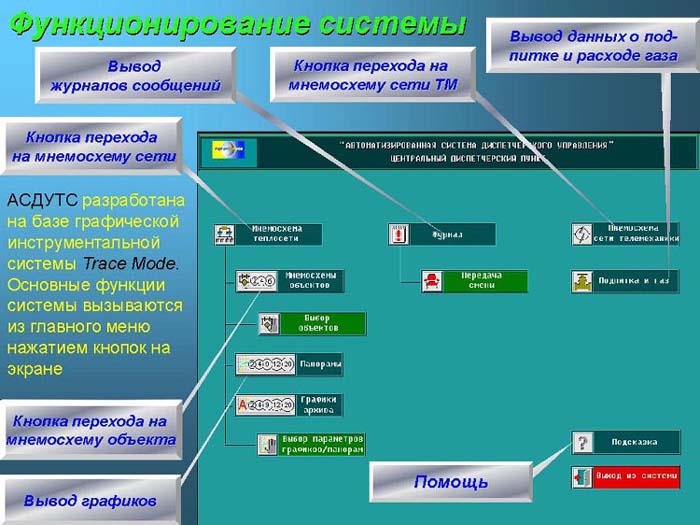

s2ts.jpg s2ts1.jpg s2ts2.jpg Функционирование системы. АСДУТС разработана на базе графической инструментальной системы Trace Mode. Основные функции системы вызываются из главного меню нажатием кнопок на экране.

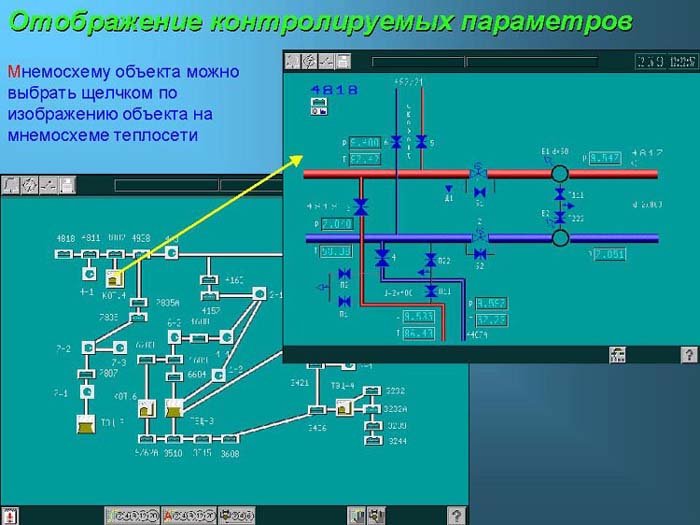

Отображение контролируемых параметров.

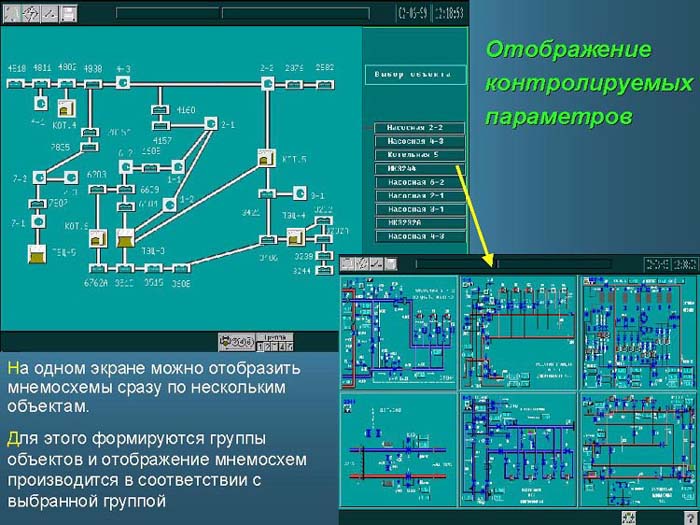

Мнемосхему объекта можно выбрать щелчком по изображению объекта на мнемо-схеме теплосети. s3ts.jpg s3ts1.jpg s3ts2.jpg s3ts3.jpg

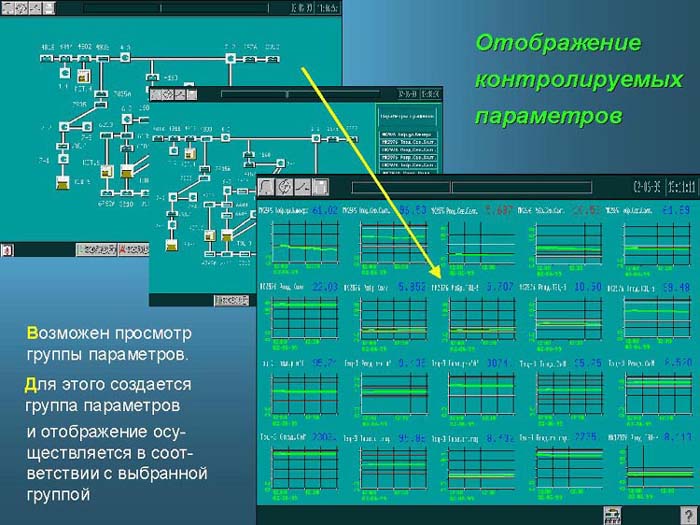

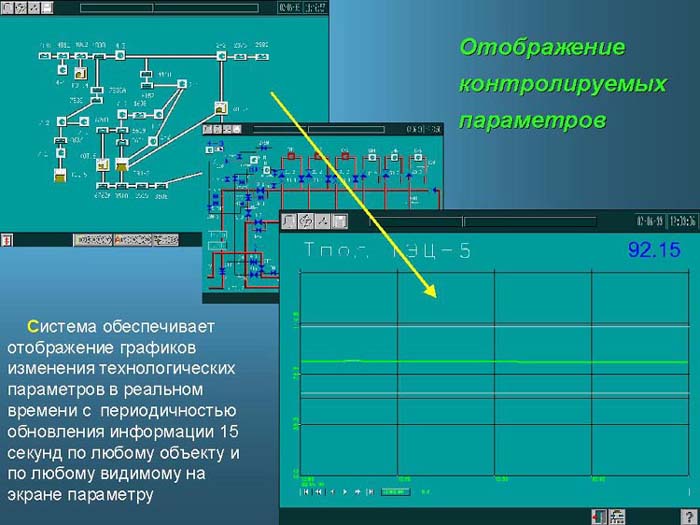

На одном экране можно отобразить мнемосхемы сразу по нескольким объектам. Для этого формируются группы объектов и отображение мнемо-схем производится в соответствии с выбранной группой. Система обеспечивает отображение графиков изменения технологических параметров в реальном времени с периодичностью обновления информации 15 секунд по любому объекту и по любому видимому на экране параметру. Возможен просмотр группы параметров. Для этого создается группа параметров и отображение осуществляется в соответствии с выбранной группой.

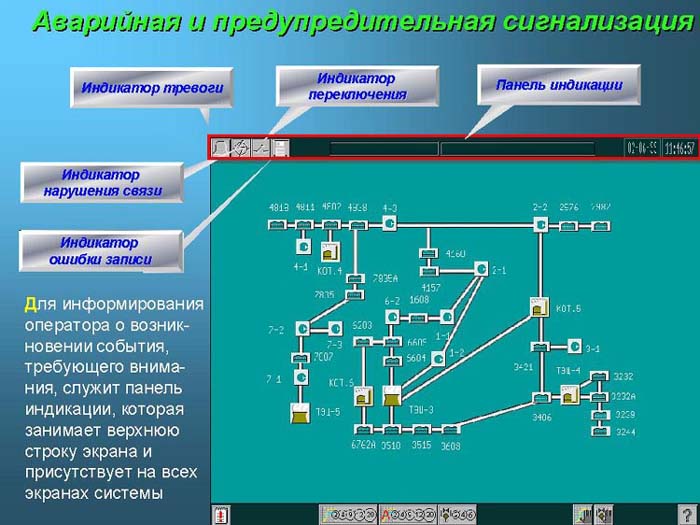

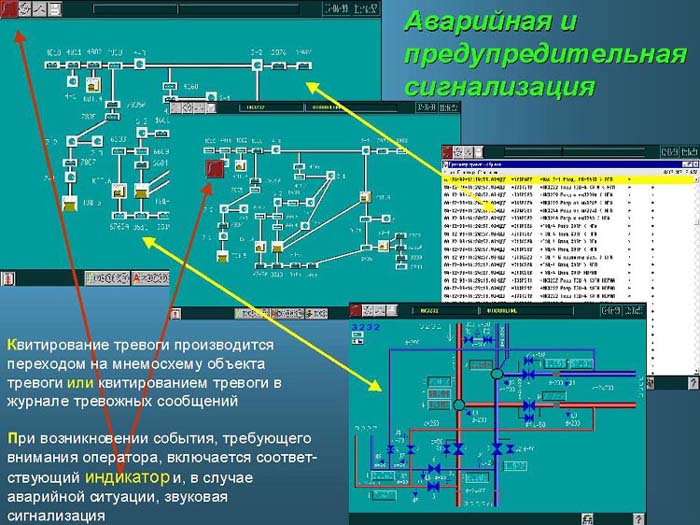

s4ts.jpg s4ts1.jpg Аварийная и предупредительная сигнализация. Для информирования оператора о возникновении события, требующего внимания, служит панель индикации, которая занимает верхнюю строку экрана и присутствует на всех экранах системы. Квитирование тревоги производится перехо-дом на мнемосхему объекта тревоги или квитированием тревоги в журнале тревожных сообщений. При возникновении события, требующего внимания оператора, включается соответствующий ИНДИКАТОР и, в случае аварийной ситуации, звуковая сигнализация.

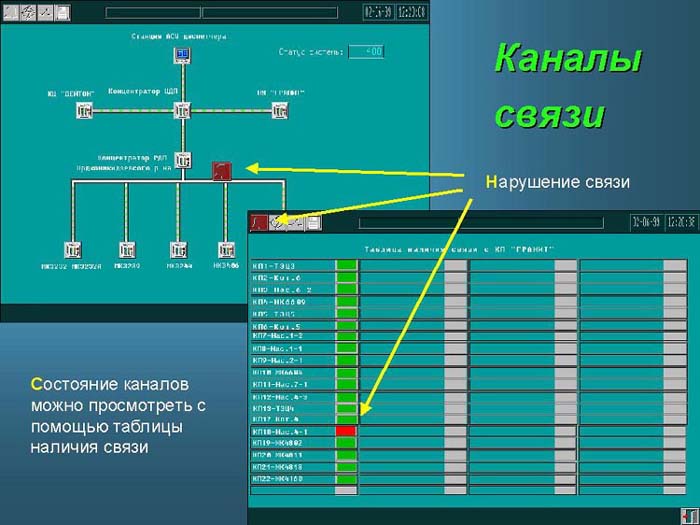

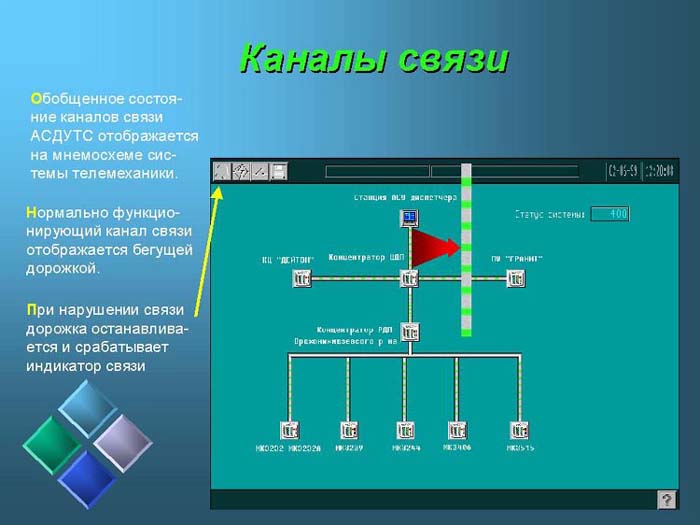

s5ts.jpg s5ts1.jpg Каналы связи Обобщенное состояние каналов связи АСДУТС отображается на мнемосхеме системы телемеханики. Нормально функционирующий канал связи отображается бегущей дорожкой. При нарушении связи дорожка останавливается и срабатывает индикатор связи.Состояние каналов можно просмотреть с помощью таблицы наличия связи.


s5ts.jpg Эксплуатация системы Автоматизированная система диспетчерского управления тепловыми сетями в 1998 году введена в эксплуатацию на центральном диспетчерском пункте Харьковских тепловых сетей и в Орджоникидзевском районе г.Харькова.
